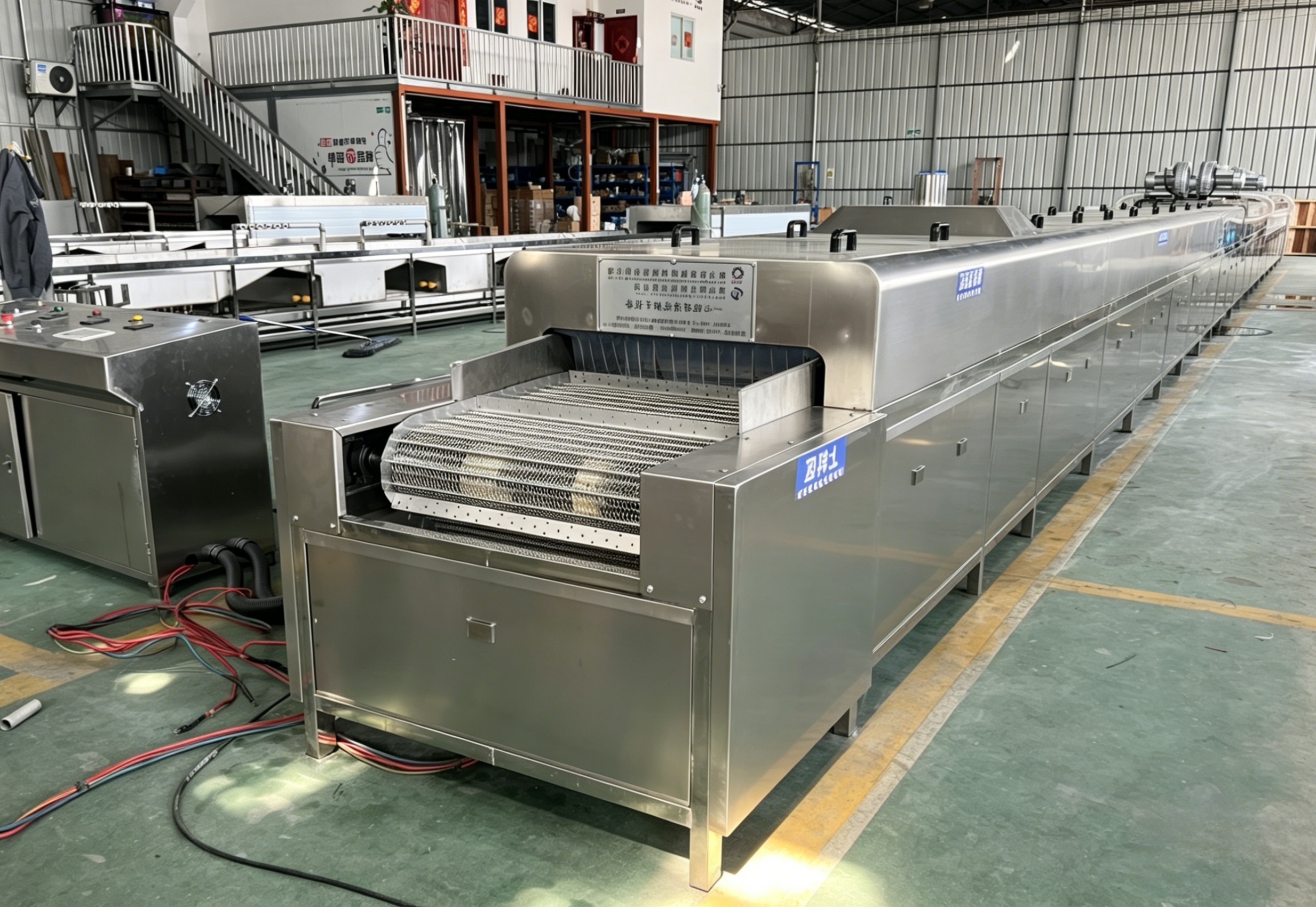

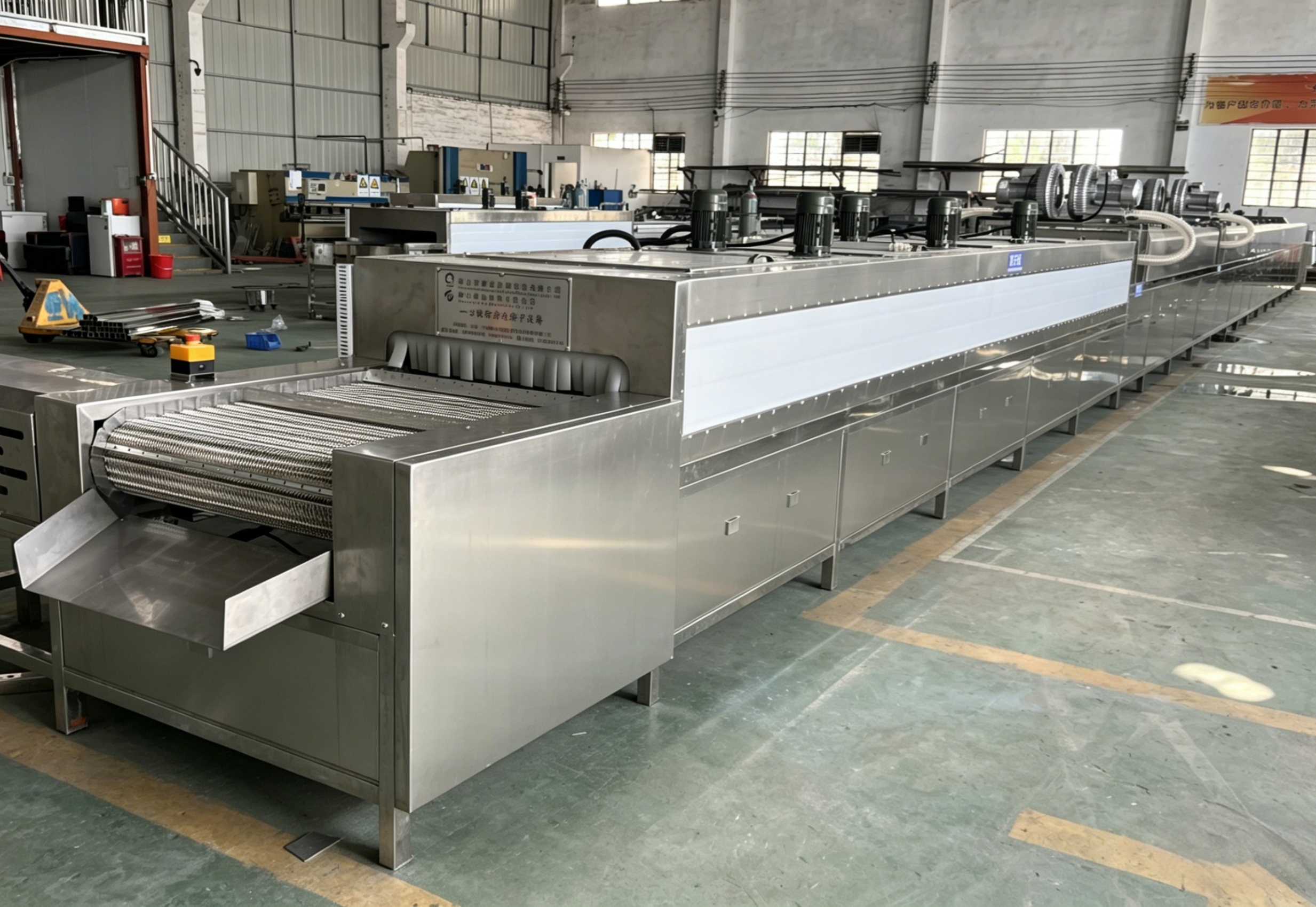

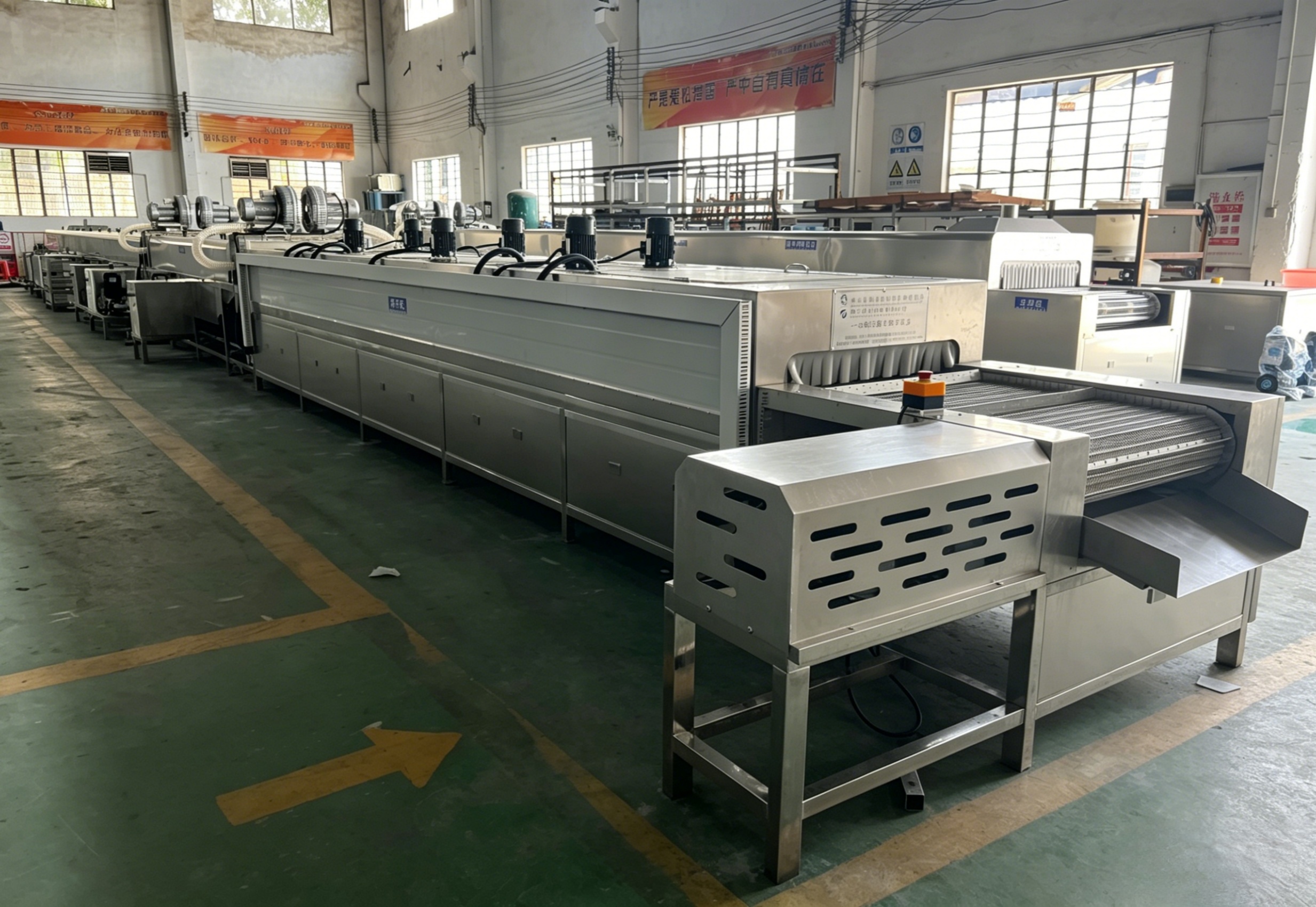

电机壳超声波清洗烘干流水线设备

专为铝 / 压铸铝合金电机壳、新能源电机外壳、马达壳设计，一次性完成除油、除屑、漂洗、切水、烘干全工序，适配直径 100–350mm、高度 80–300mm 的壳体，广泛用于新能源汽车、工业电机、家电电机行业。

一、设备核心结构（SUS304 不锈钢整机）

1. 上料台：人工 / 桁架自动上料，防刮伤定位工装，工件平稳导入。

2. 8多级超声清洗槽（2–3 槽）

   • 1# 粗洗：28kHz/30–60℃，碱性水基除油，底部 + 侧面换能器，三面振动；配100μm 过滤 + 油水分离，去重油污 / 铝屑。

   •


   • 2# 精洗：40kHz/40–60℃，中性清洗剂，高频细空化，清盲孔 / 螺纹 / 内腔残油与微屑；可选上下抛动，增强深腔清洗。

   • 3# 防锈洗（可选）：添加铝专用防锈剂，形成保护膜，防氧化变色。




3. 漂洗槽（1–2 槽）：纯水 / 去离子水溢流 + 鼓泡浪涌，低功率超声辅助，彻底去除清洗剂残留，避免水印与离子污染。

4. 风切脱水段：高压旋涡风机（0.5MPa）+上下对称风刀，强力吹除表面 / 内腔明水，减少烘干负荷。

5. 热风烘干区（2–4m）：PID 控温80–150℃可调，不锈钢加热器 + 循环热风，均匀烘干；可选红外辅助或真空干燥（深盲孔 / 复杂内腔专用，无热变形）。

6. 输送系统：履带 / 网带式，变频调速（0.5–3m/min），工件平稳通过，无碰撞变形。

7. 电控系统：三菱 PLC + 触摸屏，全自动运行；支持 4G 远程监控、故障报警、参数存储；配液位 / 温度 / 过载保护。

8. 管路与过滤：全 304 无缝管，快速接头；各槽独立循环过滤（袋式 / 滤芯），延长清洗液寿命，降低成本。




二、标准工艺流程（连续式）

上料 → 超声粗洗（除油除屑） → 超声精洗（盲孔净洗） → 鼓泡纯水漂洗 → 高压风刀切水 → 热风循环烘干 → 自动下料

三、核心技术参数（可定制）

• 1、适配工件：直径 100–350mm，高度 80–300mm，单重≤20kg

  2、超声功率：每槽 1.5–3kW（可调），频率 28/40kHz 可选

• 3、温控范围：常温–150℃，精度 ±1℃

  4、输送速度：0.5–3m/min（变频可调）

• 5、产能：200–600 件 / 小时（按工件尺寸与工序配置）

  6、整机功率：25–60kW（含加热 + 超声 + 风机）

• 7、外形尺寸：长 6–12m × 宽 1.2–1.8m × 高 1.5–2.2m

• 8、材质：槽体 / 机架 / 管路 SUS304，履带 304 不锈钢链网

•


四、关键优势

• ✅ 无死角清洗：超声空化深入盲孔、螺纹、散热槽，洁净度 Ra≤5μm，无铝屑 / 油污残留。

• ✅ 高效全自动：全程无需人工干预，产能提升 3–5 倍，降低人工成本与二次污染风险。

• ✅ 节能环保：清洗液循环过滤，水耗降低 60%；热风循环 + 智能温控，节电 30%。

• ✅ 保护工件：低温超声 + 柔性输送，无磕碰、无变形、无腐蚀；铝件专用防锈，长期存放不氧化。

• ✅ 易维护：模块化设计，过滤 / 换能器 / 加热管可快速更换；4G 远程诊断，停机时间最小化。

五、典型应用场景

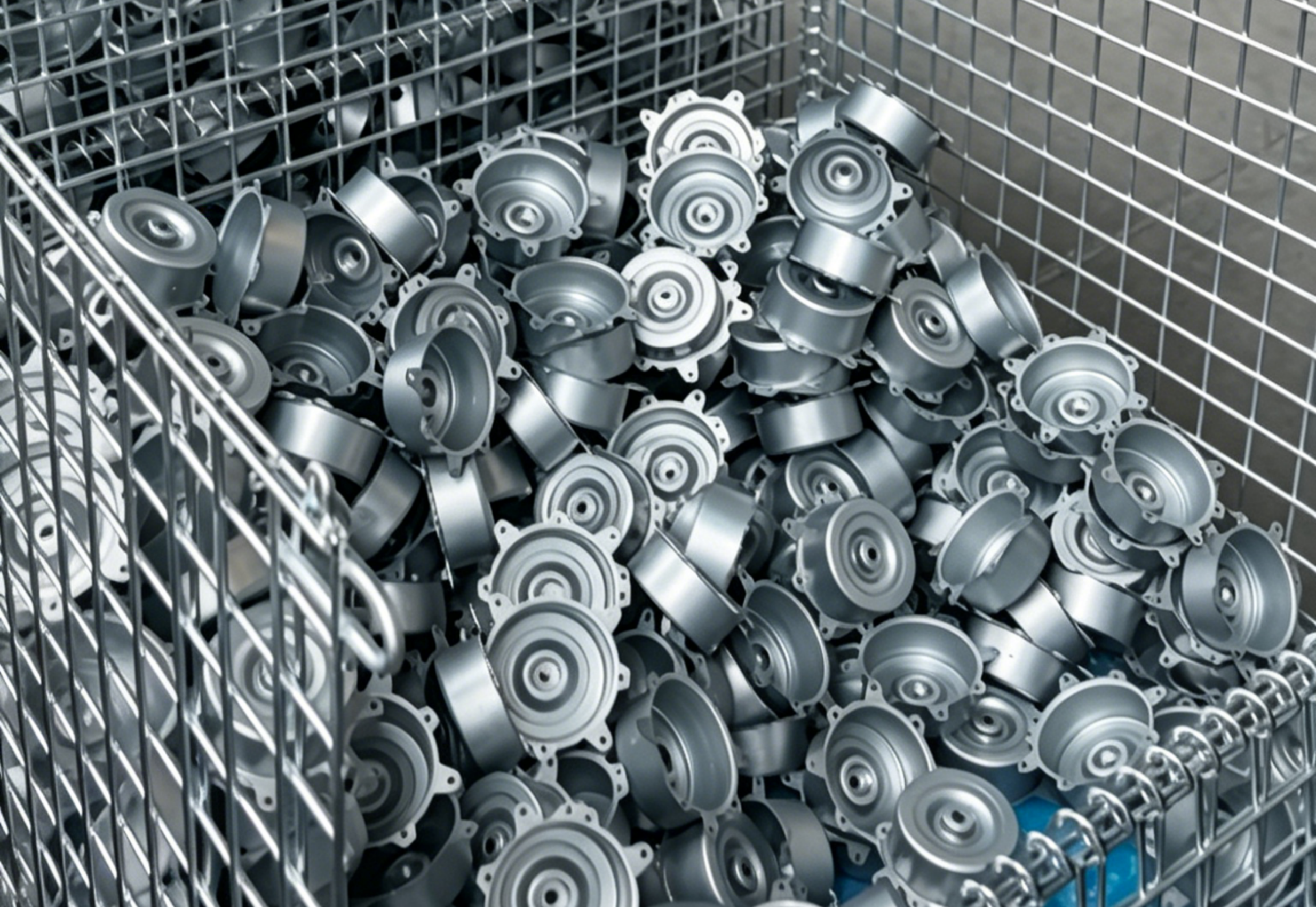

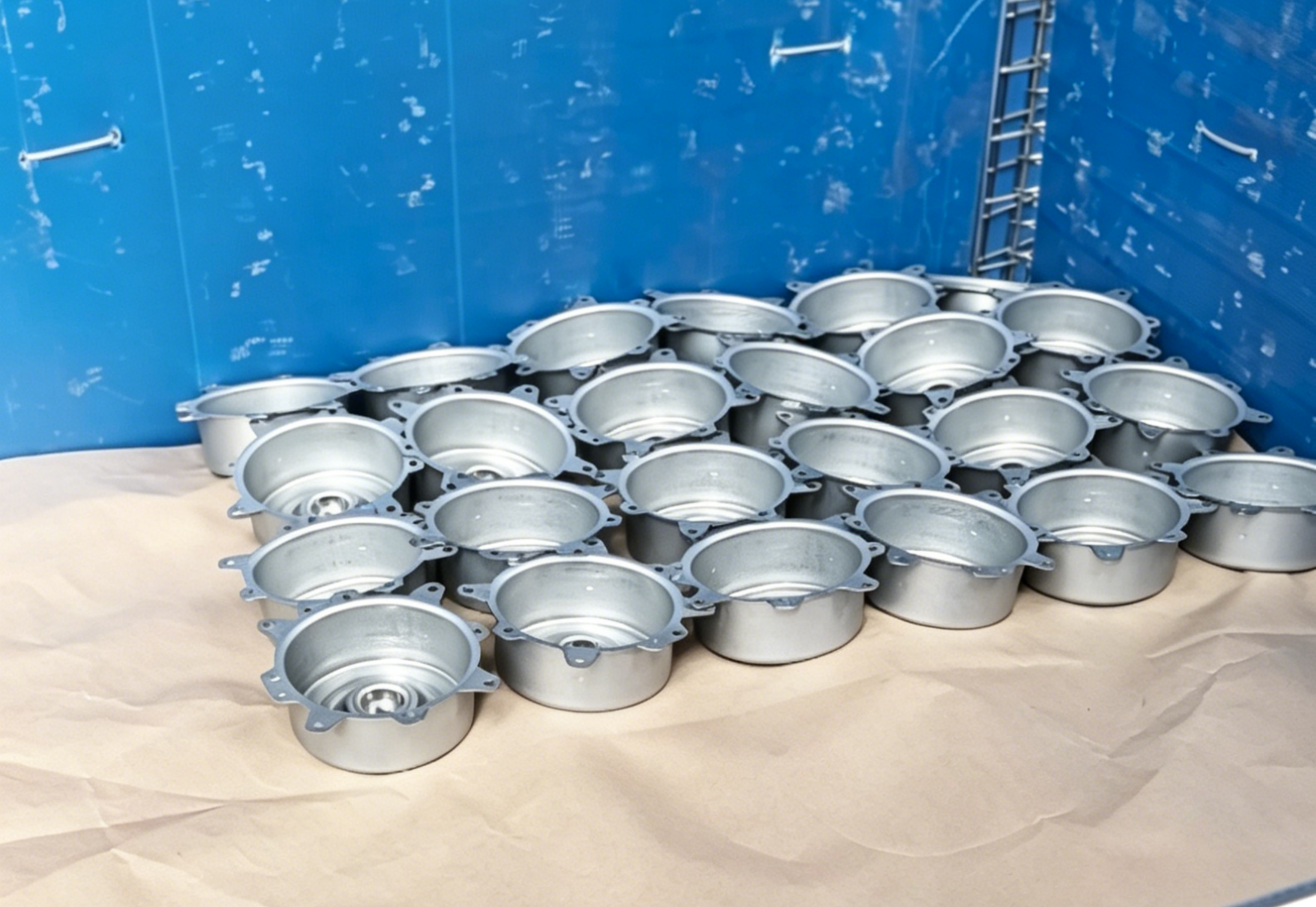

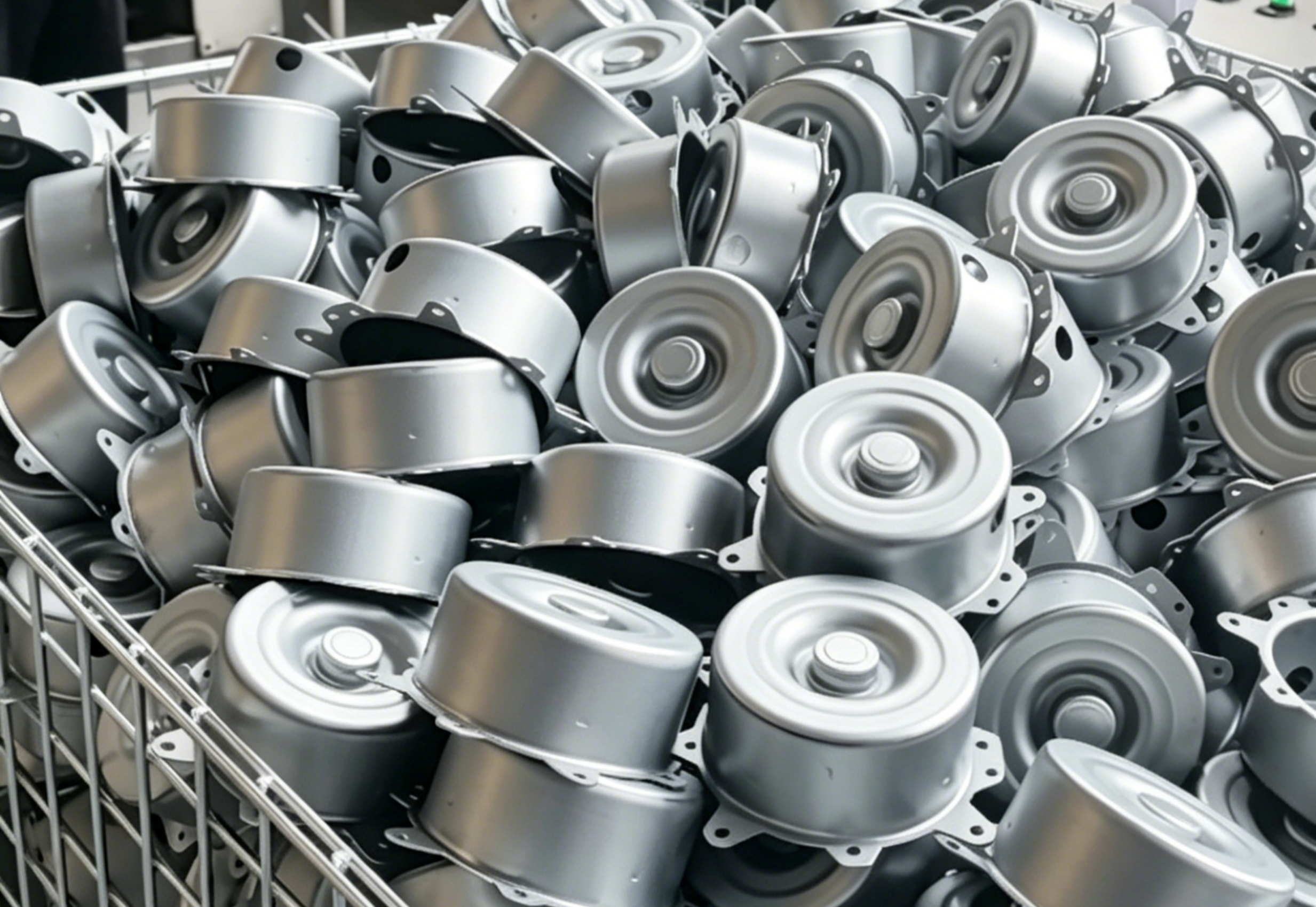

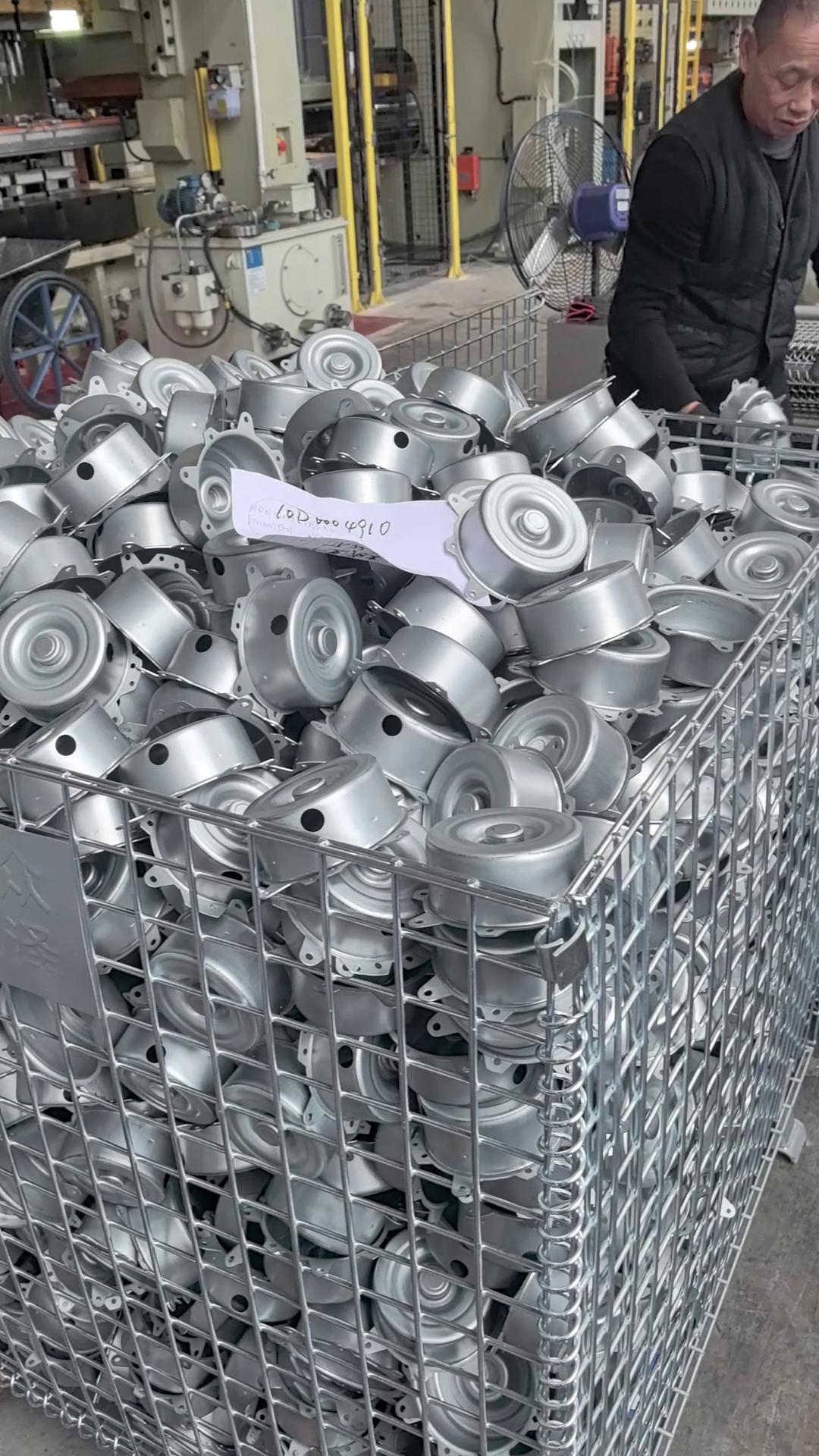

• 新能源汽车驱动电机壳（铝合金压铸件）

• 工业冲压电机 / 步进电机外壳

• 家电电机（空调 / 洗衣机）铝机座

• 水泵 / 风机电机壳体（铸铁 / 铝合金）

• 电机端盖、法兰、接线盒等零部件

六、定制选项

• 增加喷淋预洗（大颗粒铝屑先冲掉）

• 配置真空干燥（深盲孔 / 复杂内腔专用）

• 升级316L 不锈钢（高腐蚀环境）

• 集成自动上下料机械手（无人化生产线）

• 加装油污自动分离 + 回收系统（重油污工况）
